WGP带制动盘鼓形齿式联轴器

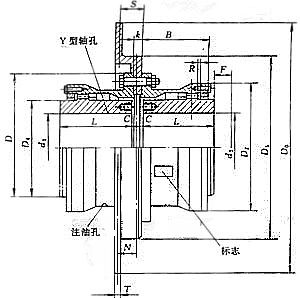

WGP带制动盘鼓形齿式联轴器属于鼓形齿式联轴器的一种简称“鼓齿联轴器”，WGP带制动盘鼓形齿式联轴器有一个制动盘，可通过控制制动盘的转速来调节机器的转动速度。如图所示WGP带制动盘鼓形齿式联轴器分为I型和II型两种形式，区别只在于制动盘的外形不同。
WGP带制动盘鼓形齿式联轴器是齿式联轴器的改进型，相对于直齿联轴器来说可允许更大的角位移，可提升齿的接触条件，提高传递转矩的能力，延长使用寿命，具有角位移时沿齿宽的接触状态，由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。
WGP带制动盘鼓形齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动。
WG型--基本型；
WGP型--带制动盘型，适用于与点盘式制动器配套；
WGZ型--带制动轮型，适用于与瓦块式制动器配套；
WGT型--接中间套型，适用于两轴长距离联接，许用转速[n]取决于中间套的长度和质量，并应验算临界转速；
WGC型--垂直安装型，用于联接垂直的两轴线轴系传动；
I型--密封端盖为分离型，齿间距较大，可以允许较大的径向位移，可与Y、J1、Z1型轴伸联接；
   |
齿式联轴器
WGP带制动盘鼓型齿式联轴器
时间:20-06-01
齿式联轴器
WGP带制动盘鼓型齿式联轴器
时间:20-06-01
|
WGP带制动盘鼓形齿式联轴器
WGP带制动盘鼓形齿式联轴器属于鼓形齿式联轴器的一种简称“鼓齿联轴器”，WGP带制动盘鼓形齿式联轴器有一个制动盘，可通过控制制动盘的转速来调节机器的转动速度。如图所示WGP带制动盘鼓形齿式联轴器分为I型和II型两种形式，区别只在于制动盘的外形不同。
WGP带制动盘鼓形齿式联轴器是齿式联轴器的改进型，相对于直齿联轴器来说可允许更大的角位移，可提升齿的接触条件，提高传递转矩的能力，延长使用寿命，具有角位移时沿齿宽的接触状态，由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。
WGP带制动盘鼓形齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动。
WG型--基本型；
WGP型--带制动盘型，适用于与点盘式制动器配套；
WGZ型--带制动轮型，适用于与瓦块式制动器配套；
WGT型--接中间套型，适用于两轴长距离联接，许用转速[n]取决于中间套的长度和质量，并应验算临界转速；
WGC型--垂直安装型，用于联接垂直的两轴线轴系传动；
I型--密封端盖为分离型，齿间距较大，可以允许较大的径向位移，可与Y、J1、Z1型轴伸联接；
|
