WGC垂直安装鼓形齿式联轴器

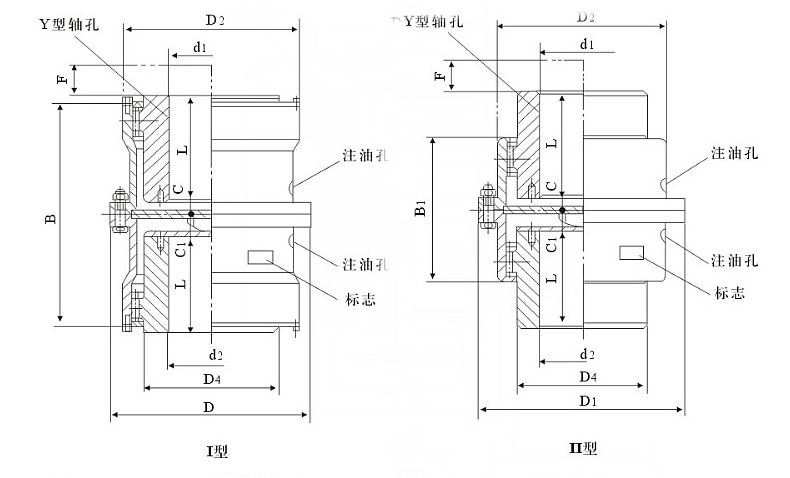

WGC垂直安装鼓形齿式联轴器用于设备的垂直轴连接，属于鼓形齿式联轴器的一种，不同的是普通鼓齿联轴器用于横向连接而WGC垂直安装鼓形齿式联轴器为纵向连接，另外WGC垂直安装鼓形齿式联轴器分为I型和II型两种形式，I型为带压盖型，优点在于拆卸压板即可检验、更换外齿；缺点是制作工序复杂重量大价格高；II型为不带压盖型，优点是价格便宜。
WGC垂直安装鼓形齿式联轴器相对于直齿联轴器来说可允许更大的角位移，可提升齿的接触条件，提高传递转矩的能力，延长使用寿命，具有角位移时沿齿宽的接触状态，由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。
WGC垂直安装鼓形齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，WGC垂直安装鼓形齿式联轴器需在有良好和密封的状态下工作。WGC垂直安装鼓形齿式联轴器同齿式联轴器一样径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动。
WG型--基本型；
WGP型--带制动盘型，适用于与点盘式制动器配套；
WGZ型--带制动轮型，适用于与瓦块式制动器配套；
WGT型--接中间套型，适用于两轴长距离联接，许用转速[n]取决于中间套的长度和质量，并应验算临界转速；
WGC型--垂直安装型，用于联接垂直的两轴线轴系传动；
I型--密封端盖为分离型，齿间距较大，可以允许较大的径向位移，可与Y、J1、Z1型轴伸联接；
   |
齿式联轴器
WGC垂直安装鼓型齿式联轴器
时间:20-06-01
齿式联轴器
WGC垂直安装鼓型齿式联轴器
时间:20-06-01
|
WGC垂直安装鼓形齿式联轴器
WGC垂直安装鼓形齿式联轴器用于设备的垂直轴连接，属于鼓形齿式联轴器的一种，不同的是普通鼓齿联轴器用于横向连接而WGC垂直安装鼓形齿式联轴器为纵向连接，另外WGC垂直安装鼓形齿式联轴器分为I型和II型两种形式，I型为带压盖型，优点在于拆卸压板即可检验、更换外齿；缺点是制作工序复杂重量大价格高；II型为不带压盖型，优点是价格便宜。
WGC垂直安装鼓形齿式联轴器相对于直齿联轴器来说可允许更大的角位移，可提升齿的接触条件，提高传递转矩的能力，延长使用寿命，具有角位移时沿齿宽的接触状态，由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。
WGC垂直安装鼓形齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，WGC垂直安装鼓形齿式联轴器需在有良好和密封的状态下工作。WGC垂直安装鼓形齿式联轴器同齿式联轴器一样径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动。
WG型--基本型；
WGP型--带制动盘型，适用于与点盘式制动器配套；
WGZ型--带制动轮型，适用于与瓦块式制动器配套；
WGT型--接中间套型，适用于两轴长距离联接，许用转速[n]取决于中间套的长度和质量，并应验算临界转速；
WGC型--垂直安装型，用于联接垂直的两轴线轴系传动；
I型--密封端盖为分离型，齿间距较大，可以允许较大的径向位移，可与Y、J1、Z1型轴伸联接；
|
